       目前河北省在国土变更调查、耕地占补平衡、永久基本农田储备区等项目的实施过程中，依据相关政策文件要求，需使用“河北监测云”软件开展外业调查核实工作。现结合相关项目实施期间使用“河北监测云”外业调查核实的实际经验，就无人机  举证操作技术作如下分享：

一、软件下载

（一）“河北监测云”软件手机端下载

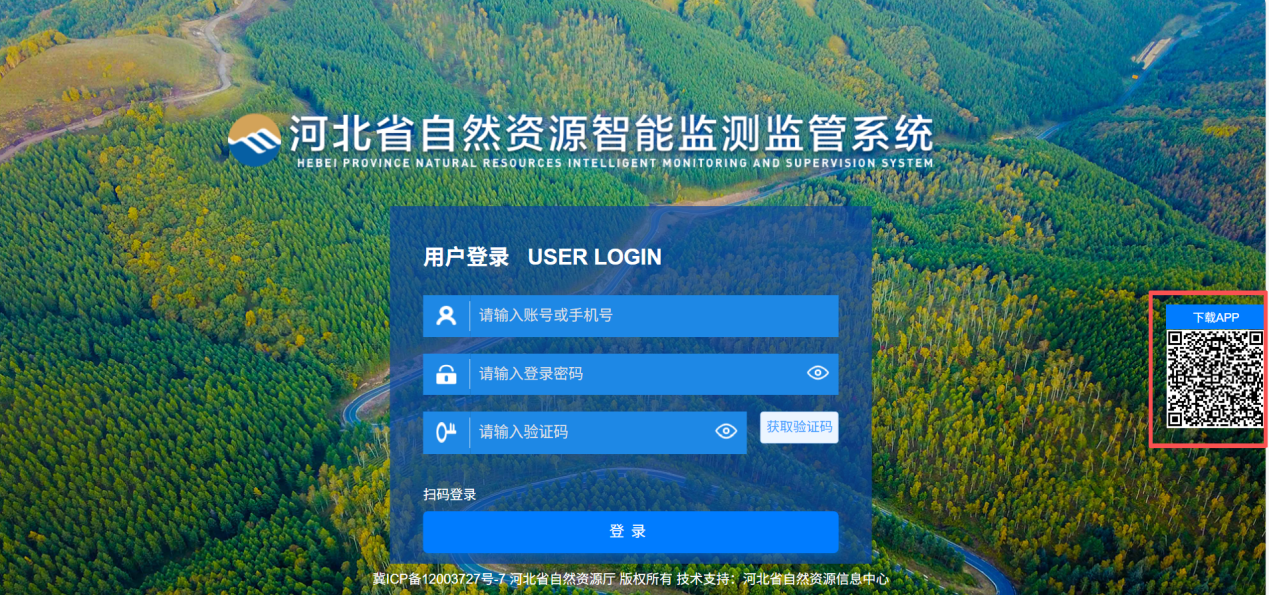

搜索“河北省自然资源智能监测监管系统”，前往系统首页下载手机客户端，如下所示：



（二）无人机外业举证飞控软件安装

1、飞控软件名称

吉威智飞无人机举证APP。

2、飞控软件环境

（1）运行设备类型

支持连接手机或者平板设备。

（2）设备操作系统

Android系统版本5.0以上，暂不支持IOS以及鸿蒙操作系统。

（3）支持无人机型号

吉威智飞V4支持的型号：MAVICAIR2、MAVIC2PRO、MAVIC2ZOOM、MAVIC2、MAVICPRO、Phantom4pro2.0、Phantom4a、Phantom4p、Phantom4RTK、INSPIRE1。

吉威智飞V5支持的型号：DJIMini3、DJIMini3Pro、DJIMavic3行业系列。

3、飞控软件下载

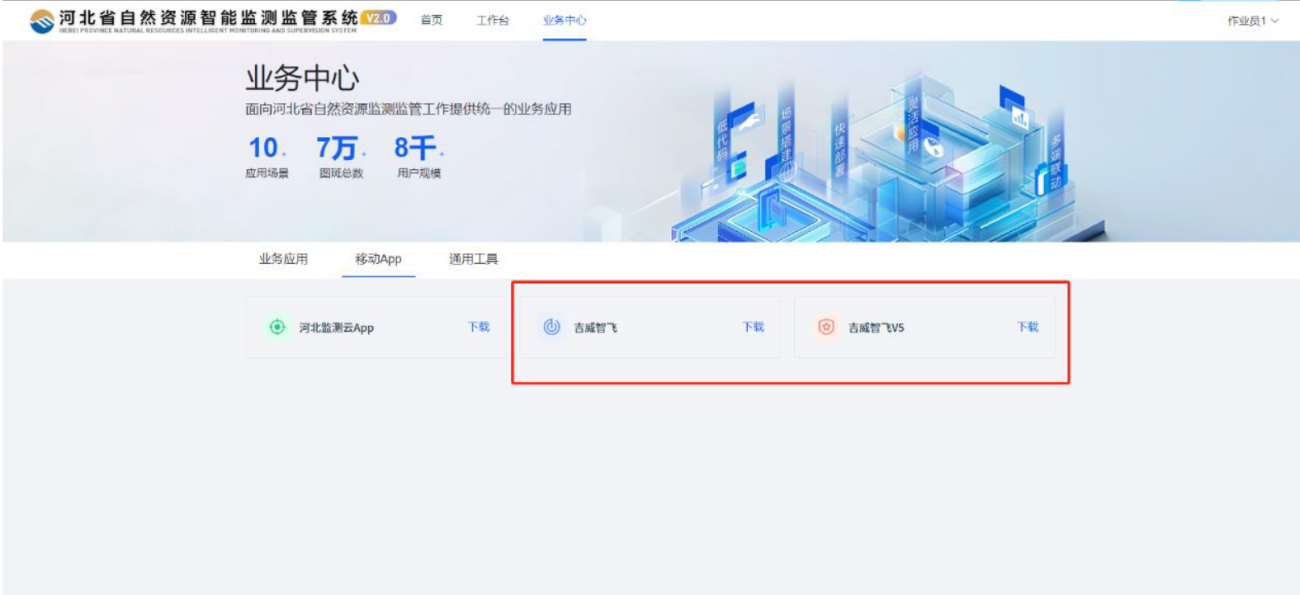

登录“河北省自然资源智能监测监管系统”，进入“业务中心-移动APP”页面，根据使用的无人机型号，下载无人机外业举证飞控应用。

       4、账号注册

目前“吉威智飞”APP暂未开放新用户注册功能，用户可使用河北监测云的账号密码进行登录。

5、无人机自动注册

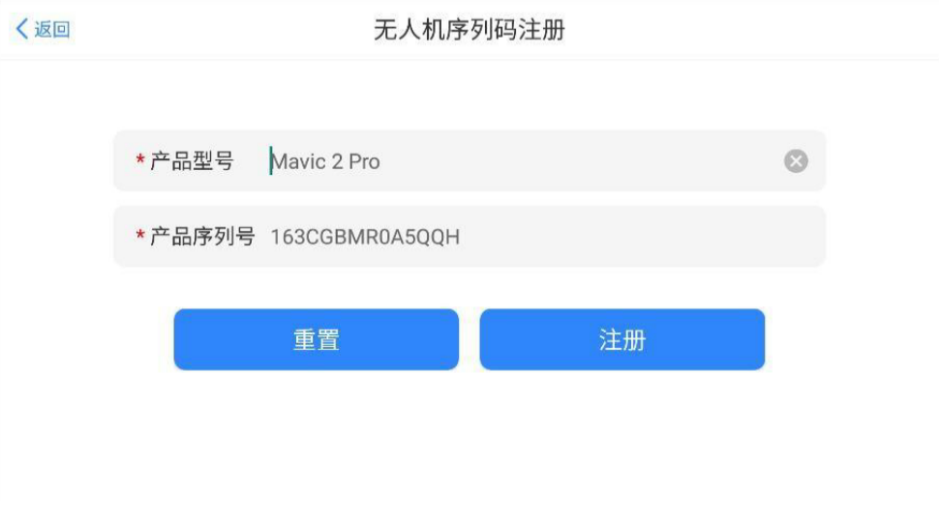

       首次连接的无人机会自动注册登记到平台，软件系统会自动采集无人机的型号和序列号，用户只需要点击“注册”即可完成登记。



二、无人机举证操作

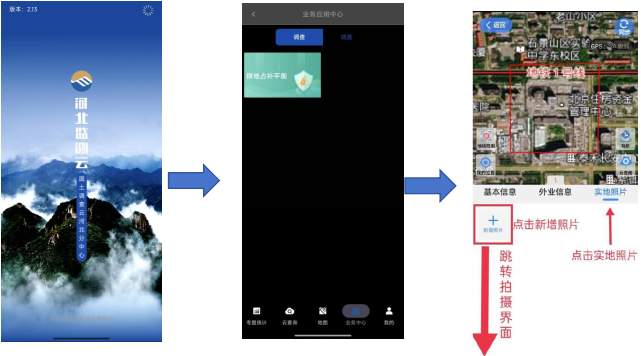

登录“河北监测云”移动APP，按以下路径进入举证界面：

“河北监测云-业务中心-对应项目-选择对应地块编号-实地拍照-新增照片”。

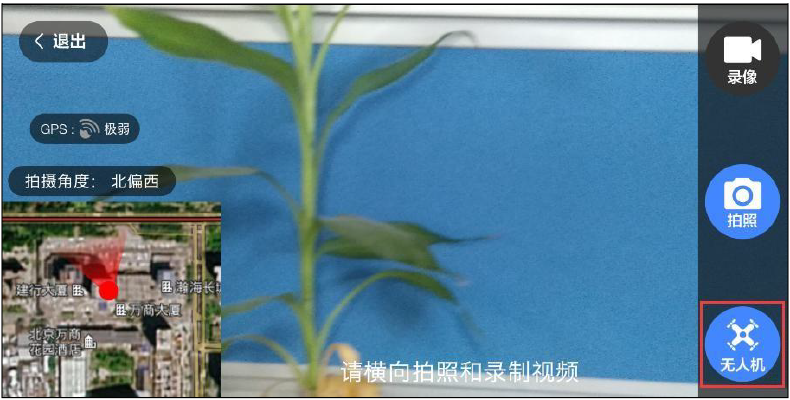

点击无人机拍照按钮，如下图所示：

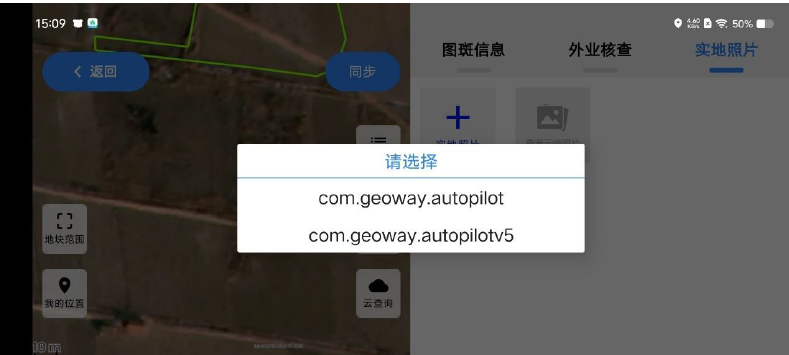

        选择“吉威智飞”，如下图所示：

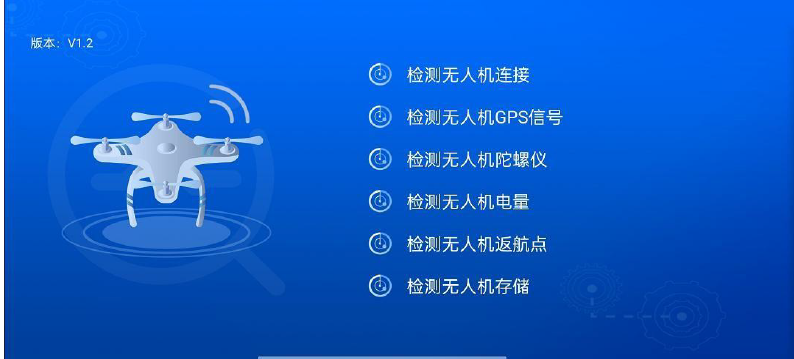

       进入无人机连接检测界面，如下图所示：

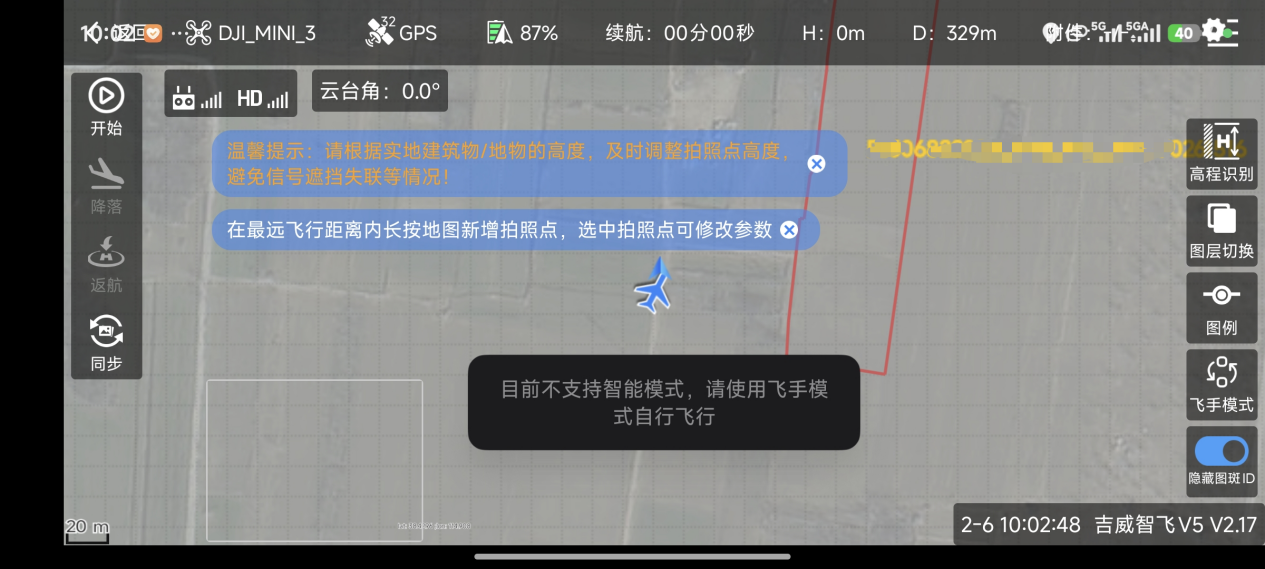

进入无人机飞控软件界面，开展拍照举证工作，如下图所示：

        成果同步操作说明

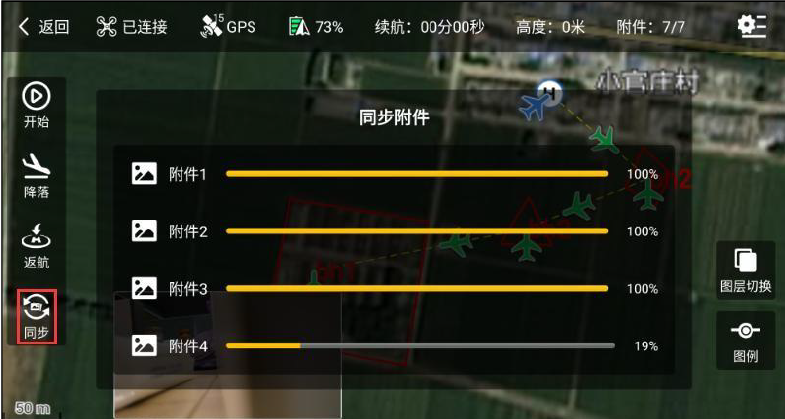

拍摄任务完成后，无人机返航后，可点击左侧“同步”按钮，将拍摄成果同步至手机本地，如下图所示：

若在航线飞行任务完成后未及时同步，或因其它原因导致退出此飞行模式界面导致附件未同步，此时不用着急，用户可在“吉威智飞”APP 中选择此任务举证图斑，点击“开始飞行”按钮重新进入飞行模式就可以再次选择同步附件到 APP 系统本地，如下图所示：

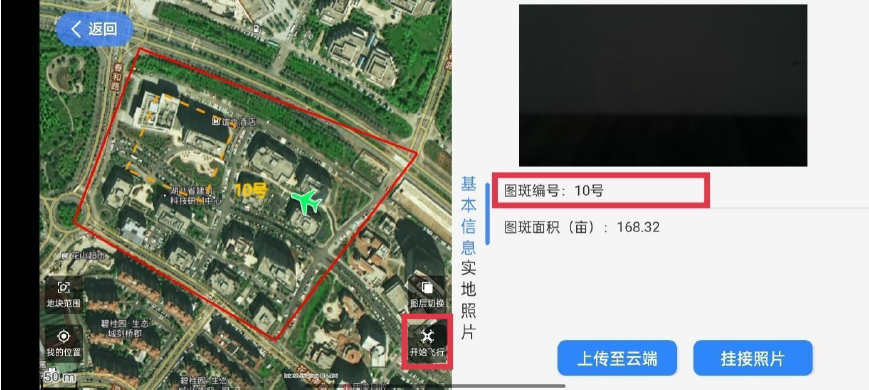

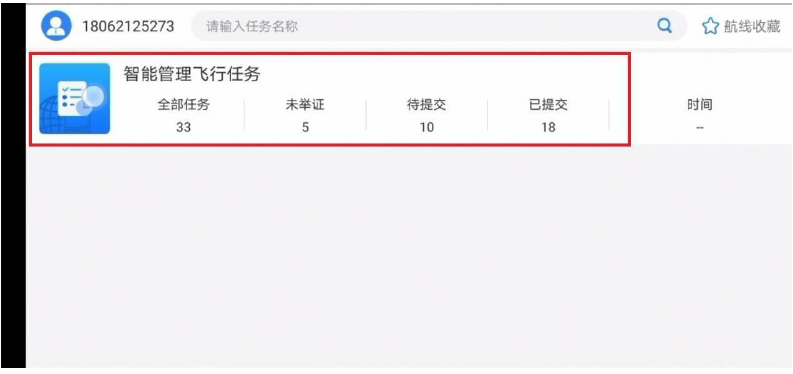

选择之前未同步的图斑任务，点击“开始飞行”按钮：

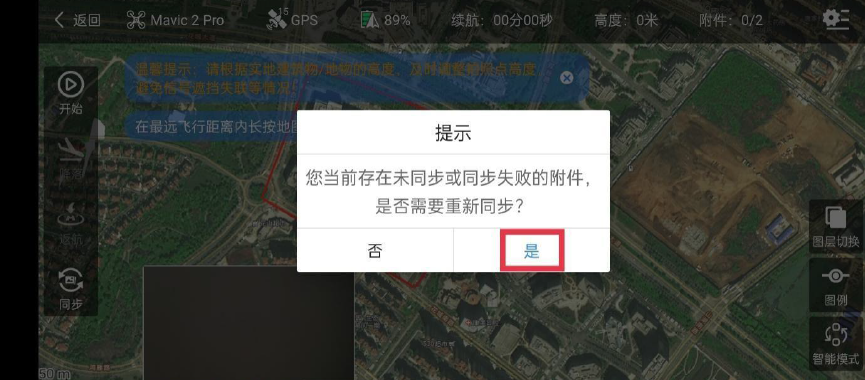

提示是否同步此前已同步失败的附件，选择“是”即可：

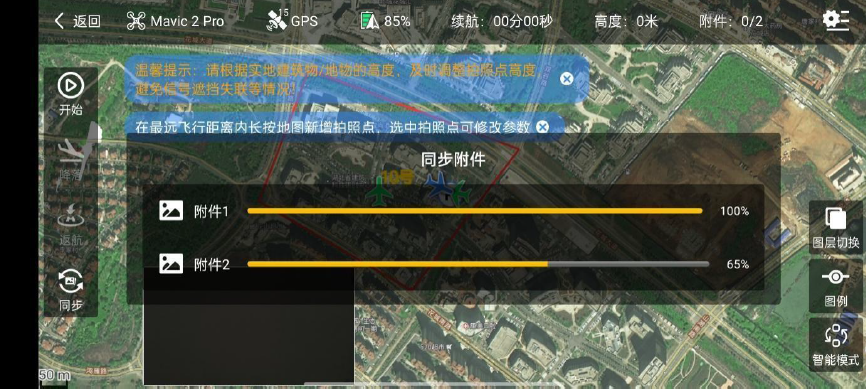

    正在同步此前未同步的附件：

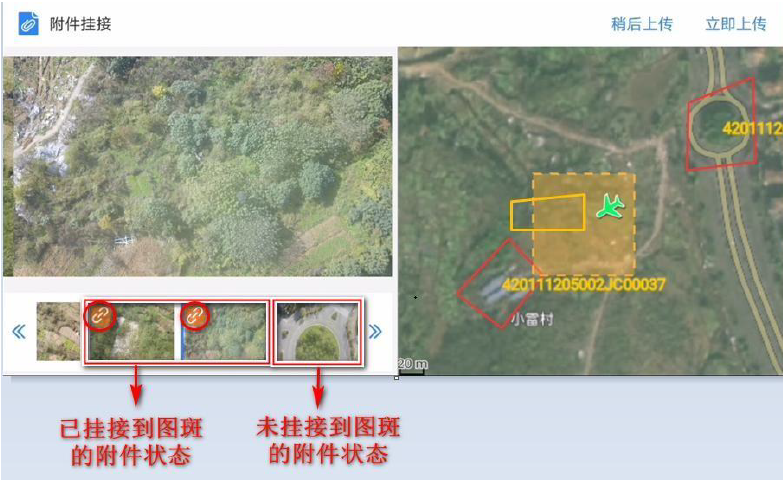

        同步完成后，弹出附件挂接窗口，如下图所示：

       操作说明：

（1）左右滑动可以浏览所有拍摄的附件；

（2）选中某个附件后，右侧地图界面黄色边界图斑为当前附件挂接图斑，虚线阴影区域为此照片拍摄范围；

（3）单击图斑，可取消/添加当前照片与图斑的挂接关系；

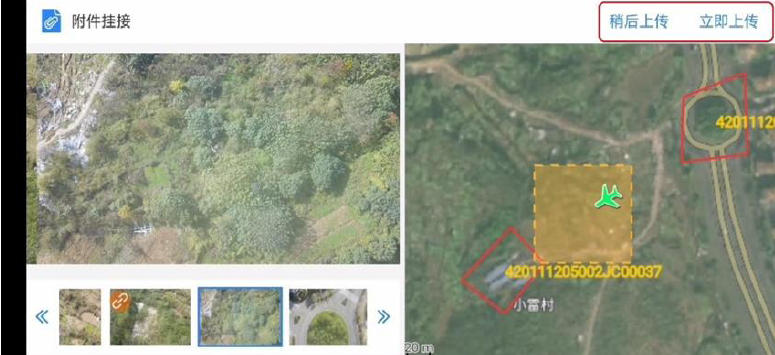

（4）所有附件挂接完成后，点击右上角的“稍后上传”或“立即上传”按钮，提交成果。

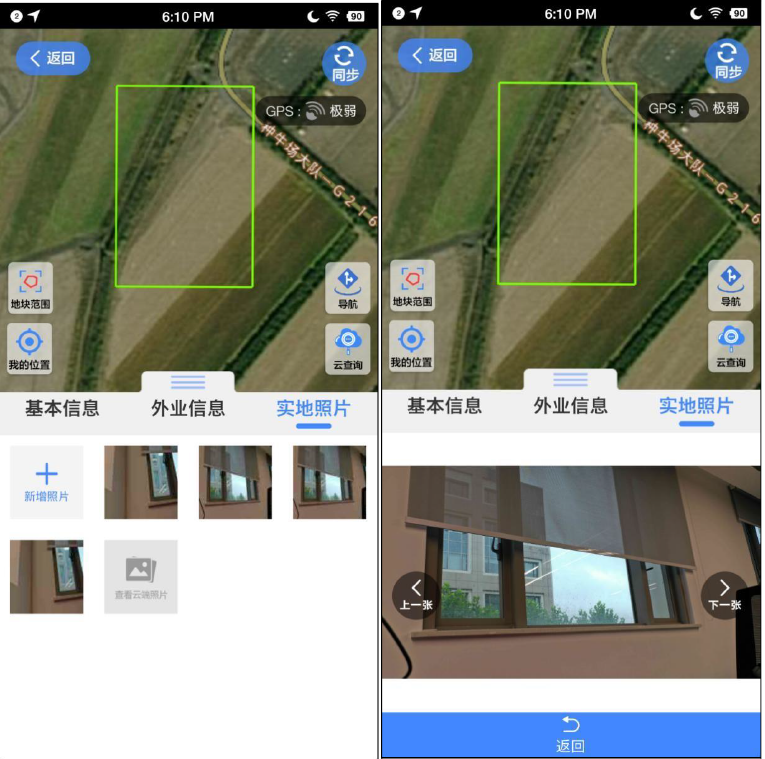

无人机成果挂接完成后，如果点击“立即上传”，成果将实时上 传至云端。上传成功后，可在“河北省自然资源智能监测监管系统”Web端或“河北监测云”APP的图斑详情界面中，点击“查看云端照片”按钮，可从云端下载并查看飞控软件提交的无人机拍摄成果，如下图所示：

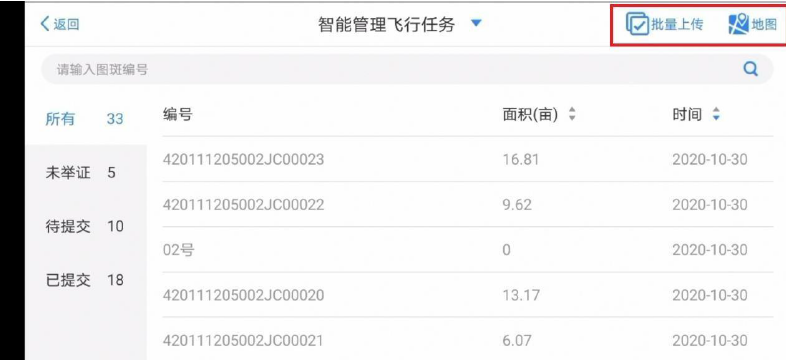

若选择“稍后上传”，可在返回驻地后，进入“吉威智飞APP”，在近期“待提交”任务列表中，批量选中上传。



结语：外业核查无人机举证技术的应用，为国土变更调查、耕地占补平衡、永久基本农田储备区等项目的实地核实工作带来了显著提升。其优势体现在效率更高、覆盖无死角、精度更优、成本更低、操作更安全等方面。同时，该技术实现了与“河北监测云”的无缝协同，构建了“空天地一体化”的精准举证体系，为耕地保护、永久基本农田监管、土地执法、占补平衡等工作提供了精准、可靠的现状数据支撑。
